▶ 열융착성형품의 정의

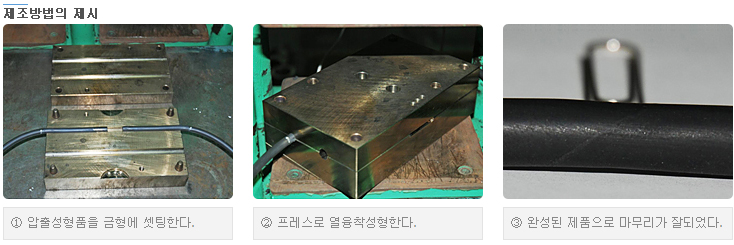

열융착성형품(Volcanized forming products)이란 압출로 뽑은 일정단면(Profile)의 U-packing, DUST SEAL,
O-ring 등을 접착금형에 삽입해서 열을 가하여 가황접합시킨 엘라스토마 제품을 말한다.
그러므로 성형금형이 필요 없고 크기에 제한이 없어서 생산원가가
저렴하고 납기가 단축되어 매우 편리한 이점이 있다.
 |
| d = free |
D = d +30 |
H = 18 |
| 300 |
330 |
18 |
| 500 |
530 |
18 |
|
| |

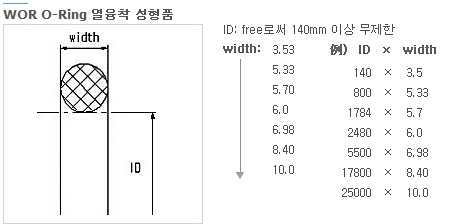

例) d=free size로써 140mm 이상 무제한
‘d=285’일 경우 호칭은‘285-315-18’이 됨 |
|
▶
WRY U-Packing
| Type |
d |
D |
H |
| C |
free |
d +30 |
18 |
| B |
free |
d + 25 |
16 |
| A |
free |
d + 20 |
14 |
 |
| d = free |
D = d +16 |
H = 13 |
H1 = 10 |
|
| |
例) d=free size로써 140mm 이상 무제한
‘d=420’일 경우 호칭은 ‘420-436-13-10’이 됨 |
|
▶
WDS DUST SEAL
| Type |
d |
D |
H |
H1 |
| A |
free |
d +16 |
13 |
10 |
열융착성형 U-Packing 과 DUST SEAL은 맞춤 생산품이므로 내경치수는 정함이 없고, 외경과 폭은 정해진 표에 의해서 선정합니다.
| 材質 |
경도(JISA) |
인장(Mpa) |
신률(%) |
압축영구줄음(%) |
| NBR |
HS 70° |
15 |
280 |
20 |
| NBR |
HS 90° |
16 |
150 |
26 |
| 불소 |
HS 70° |
12 |
230 |
7 |
| 불소 |
HS 90° |
14 |
220 |
12 |
